　　熱管是一種具有高導熱性能的傳熱組件，它通過在全封閉真空管殼內工質的蒸發與凝結來傳遞熱量，具有很高的導熱性、良好的等溫性、冷熱兩側的傳熱面積可任意改變、可遠距離傳熱、可控制溫度等一系列優點。由熱管組成的熱管換熱器具有傳熱效率高、結構緊湊、流體阻損小、有利于控制露點腐蝕等優點。目前已廣泛應用于冶金、化工、煉油、鍋爐、陶瓷、交通、輕紡、機械等行業中，作為廢熱回收和工藝過程中熱能利用的節能設備，取得了顯著的經濟效益。



　　1.熱管原理

　　熱管是余熱回收裝置的主要熱傳導元件，與普通的熱交換器有著本質的不同。熱管余熱回收裝置的換熱效率可達98%以上，這是普通熱交換器無法比擬的。

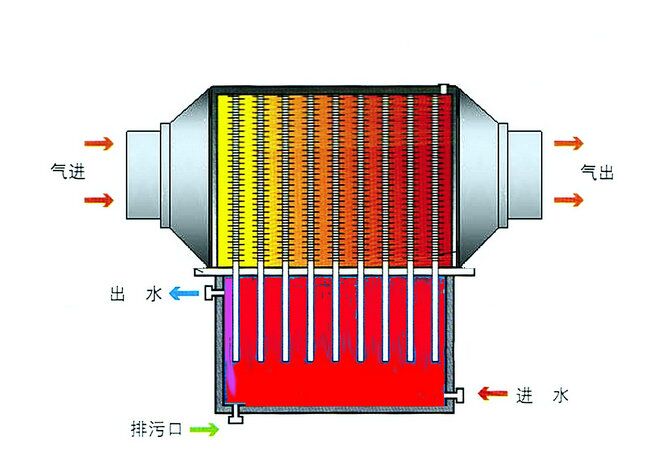

　　熱管余熱回收裝置體積小，只是普通熱交換器的1/3。其工作原理如下圖所示：左邊為煙氣通道，右邊為清潔空氣（水或其它介質）通道，中間有隔板分開互不干擾。高溫煙氣由左邊通道排放，排放時高溫煙氣沖刷熱管，當煙氣溫度>30℃時，熱管被激活便自動將熱量傳導至右邊，這時熱管左邊吸熱，高溫煙氣流經熱管后溫度下降，熱量被熱管吸收并傳導至右邊。常溫清潔空氣（水或其它介質）在鼓風機作用下，沿右邊通道反方向流動沖刷熱管，這時熱管右邊放熱，將清潔空氣（水或其它介質）加熱，空氣流經熱管后溫度升高。

　　目前節能（余熱回收）領域的熱管換熱器，常用熱管多為重力熱管。重力熱管主要由管殼、端蓋、工質三部分組成。管的一端為蒸發段（加熱段），另一端為冷凝段（冷卻段），根據應用需要在兩段中間可布置絕熱段。

　　2.熱管性能特點

　　熱管是依靠自身內部工作液體相變來實現傳熱的傳熱元件,具有_常的熱活性和熱敏感性，遇熱而吸，遇冷而放。

　　（1）導熱性：導熱速度快、強度大、效率高，導熱速度可達到音速。

　　（2）良好的等溫性：良好的等溫性使熱管在很小的溫差下，傳遞很大的熱通量，傳熱阻力小。

　　（3）熱流密度可變性：熱管可以獨立改變蒸發段或冷卻段的加熱面積，即以較小的加熱面積輸入熱量，而以較大的冷卻面積輸出熱量，或者熱管可以較大的傳熱面積輸入熱量，而以較小的冷卻面積輸出熱量。

　　（4）可靠性：不存在管內_壓，不怕干燒。液體工質汽化后，熱管的內壓不隨溫度的變化而變化。

　　（5）環境的適應性：不受環境的限制，熱管可根據環境的需要而單獨設計。

　　（6）應用領域廣。_導熱管形狀具有_大的靈活性，_廣泛的應用領域，能適應各種惡劣的工作環境。

　　（7）良好的_能力：熱管管壁的溫度可以調節，可以通過適當的熱流變換把熱管管壁溫度調整在低溫流體的露點之上，從而可防止露點腐蝕，_設備的長期運行。由于避開煙氣露點，使灰塵不易粘結于肋片和管壁上。同時熱管在導熱時會產生自振動，使灰不易粘附在管壁和翅片上，因而不會堵灰。

　　（8）安裝及結構布置靈活:熱管余熱回收器的安裝無需改變原工藝系統,結構設計和位置布置非常靈活,可適應各種復雜的場合。

　　（9）使用壽命長：使用壽命在10年以上，單根熱管可拆卸_換，維護簡單成本低。

　　（10）投資回收期短：一般在六個月至一年_可回收全部投資。
